Phòng sạch bán dẫn là một loại phòng sạch có yêu cầu tiêu chuẩn khắt khe hơn so với các loại phòng sạch thông thường. Chỉ cần một hạt bụi nhỏ cũng có thể gây ảnh hưởng trực tiếp đến các vi mạch bên trong với tiêu chuẩn vô cùng khắt khe. Vậy phòng sạch bán dẫn là gì? Có những tiêu chuẩn gì khác biệt so với các ngành khác không? Cùng Airtech Thế Long tìm hiểu thông qua bài viết sau để có câu trả lời nhé.
Phòng sạch bán dẫn là gì?
Phòng sạch bán dẫn (Semiconductor Cleanroom) là một môi trường được kiểm soát chặt chẽ về mức độ ô nhiễm không khí, nhiệt độ, độ ẩm, áp suất và các yếu tố khác, được thiết kế đặc biệt để sản xuất các linh kiện bán dẫn, vi mạch điện tử và các thiết bị công nghệ cao. Mục tiêu chính của phòng sạch bán dẫn là giảm thiểu tối đa sự hiện diện của các hạt bụi, tạp chất, vi sinh vật và các chất gây ô nhiễm khác có thể ảnh hưởng đến quy trình sản xuất và chất lượng sản phẩm.
Phòng sạch bán dẫn yêu cầu cấp sạch tương đối khắt khe
Tầm quan trọng của phòng sạch sản xuất chất bán dẫn
Phòng sạch bán dẫn đóng vai trò cực kỳ quan trọng trong ngành công nghiệp điện tử và công nghệ cao, đặc biệt là trong sản xuất chip, vi mạch và các linh kiện bán dẫn. Tầm quan trọng của phòng sạch bán dẫn nằm ở những khía cạnh như sau:
Đảm bảo chất lượng sản phẩm nhất là sản phẩm có yêu cầu kỹ thuật cao
Các linh kiện bán dẫn, như chip và vi mạch, có kích thước cực nhỏ (đến vài nanomet). Chỉ một hạt bụi nhỏ cũng có thể gây lỗi nghiêm trọng, làm hỏng sản phẩm hoặc giảm hiệu suất.Phòng sạch bán dẫn giúp loại bỏ tối đa các hạt bụi và tạp chất, đảm bảo sản phẩm đạt độ chính xác và độ tin cậy cao.
Giảm thiểu lỗi sản phẩm và chi phí phát sinh
Lỗi trong sản xuất bán dẫn có thể dẫn đến thiệt hại lớn về tài chính. Phòng sạch giúp giảm tỷ lệ lỗi, tiết kiệm chi phí sản xuất và nâng cao hiệu quả kinh tế.
Theo nghiên cứu của SEMI (Semiconductor Equipment and Materials International), một phòng sạch đạt chuẩn có thể giảm tỷ lệ lỗi xuống dưới 0.1%.
Phòng sạch bán dẫn đạt chuẩn có thể giảm thiểu lỗi đáng kể trong quá trinh sản xuất
Đáp ứng các tiêu chuẩn quốc tế:
Tuân thủ tiêu chuẩn: Ngành công nghiệp bán dẫn yêu cầu tuân thủ các tiêu chuẩn nghiêm ngặt như ISO 14644-1. Phòng sạch bán dẫn đảm bảo các sản phẩm đáp ứng yêu cầu chất lượng toàn cầu, giúp doanh nghiệp cạnh tranh trên thị trường quốc tế.
Chứng nhận chất lượng: Các sản phẩm được sản xuất trong phòng sạch đạt chuẩn sẽ dễ dàng nhận được các chứng nhận chất lượng quốc tế, tăng uy tín và giá trị thương hiệu.
Có tầm quan trọng là như vậy, vậy thì các tiêu chuẩn phòng sạch công nghệ bán dẫn có những gì, cùng tìm hiểu qua phần tiếp theo: “ Các tiêu chuẩn phòng sạch bán dẫn”.
Các tiêu chuẩn phòng sạch bán dẫn
Sẽ không có một tiêu chuẩn cụ thể nào để xây dựng phòng sạch bán dẫn. Tùy thuộc vào nhu cầu thực tế của từng đơn vị và các sản phẩm cụ thể, sẽ có những tiêu chuẩn cụ thể, dưới đây là những tiêu chuẩn bạn có thể tham khảo khi thi công phòng sạch bán dẫn.
Tiêu chuẩn sạch: Theo tiêu chuẩn phòng sạch ISO 14644-1, phòng sạch bán dẫn thường phải đáp ứng các tiêu chuẩn từ ISO 3 đến ISO 5 (Tương đương Class 1 đến 100 trong tiêu chuẩn FED). Đây là mức tiêu chuẩn tương đối nghiêm ngặt so với ngành thực phẩm hoặc một số ngành công nghiệp khác.
Công nghệ lọc khí: Loại phòng sạch này thường sử dụng công nghệ lọc khí thông qua màng lọc ULPA hoặc HEPA để lọc các vi hạt, vi sinh vật và làm trong sạch không khí trong khu vực.
Các màng lọc này có khả năng lọc sạch vi khuẩn, bụi mịn có kích thước từ 0.3 micromet.
Nhiệt độ và độ ẩm: Nhiệt độ phòng sạch bán dẫn là 20 độ C, Độ ẩm chỉ từ 40-50%. Nhiệt độ cao sẽ ảnh hưởng đến linh kiện điện tử nhạy cảm. Độ ẩm cao cũng có thể gây ra có thể dẫn đến sự ăn mòn và oxy hóa các bề mặt kim loại, làm giảm tuổi thọ và độ chính xác của sản phẩm.

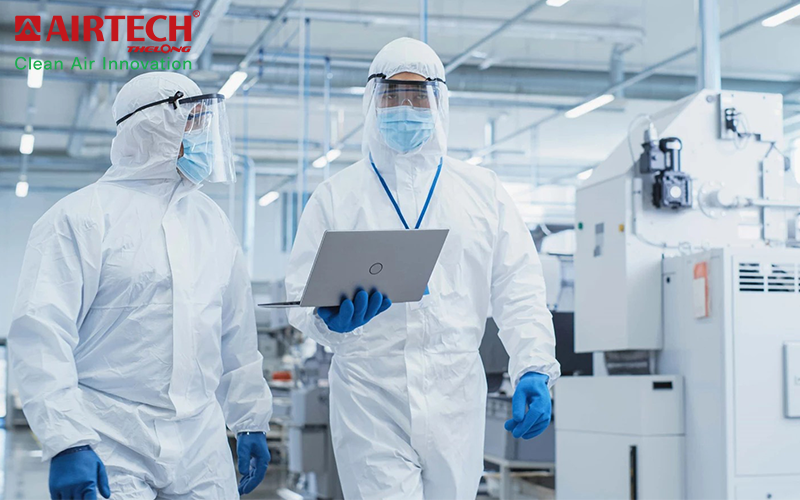

Phòng sạch bán dẫn yêu cầu rất cao về nhiệt độ, độ ẩm
Tiêu chuẩn về áp suất:
Áp suất trong phòng sạch cần được điều chỉnh cao hơn áp suất bên ngoài để ngăn chặn bụi bẩn xâm nhập. Mức độ chênh lệch áp suất thường được duy trì ở mức 5Pa đến 15Pa.
Tiêu chuẩn về ánh sáng:
Ánh sáng trong phòng sạch cần được kiểm soát nghiêm ngặt để tránh ảnh hưởng đến chất lượng sản phẩm.
Loại ánh sáng: Nên sử dụng ánh sáng trắng hoặc vàng.
Cường độ ánh sáng: Nên duy trì ở mức 500 lux đến 1000 lux, tùy thuộc vào thiết bị và sản phẩm sản xuất.
Tiêu chuẩn về tiếng ồn:
Tiếng ồn trong phòng sạch cần được kiểm soát để giảm thiểu ảnh hưởng đến sức khỏe con người và hoạt động của thiết bị. Mức độ tiếng ồn nên được duy trì dưới 65 dB.
Tiêu chuẩn về vật liệu xây dựng:
Vật liệu xây dựng sử dụng cho phòng sạch bán dẫn cần phải đáp ứng các yêu cầu sau:
Bề mặt nhẵn mịn, dễ lau chùi: Giúp giảm thiểu tích tụ bụi bẩn.
Chống thấm nước, chống nấm mốc: Giúp đảm bảo môi trường sạch sẽ.
Chống tĩnh điện: Giúp bảo vệ các thiết bị điện tử khỏi hư hỏng, hạn chế tối đa các góc cạnh trong phòng.
Ngoài ra, một số tiêu chuẩn khác cũng có thể được áp dụng tùy vào yêu cầu cụ thể của từng nhà máy sản xuất bán dẫn.
Vật liệu xây dựng phòng sạch bán dẫn thường là các loại panel
Giá thi công phòng sạch bán dẫn là bao nhiêu?
Mức giá thi công phòng sạch bán dẫn tại Hà Nội hay TP. Hồ Chí Minh, Đà Nẵng …..có thể thay đổi tùy theo các yếu tố như diện tích, cấp độ sạch (Class 100, Class 1000,…), loại vật liệu sử dụng, và yêu cầu đặc biệt của từng dự án. Tuy nhiên, dưới đây là mức giá tham khảo cho việc thi công phòng sạch bán dẫn
Tổng chi phí tham khảo:
Tổng chi phí thi công phòng sạch bán dẫn có thể dao động từ khoảng 2.500.000 VNĐ/m² đến 6.000.000 VNĐ/m², tùy thuộc vào các yêu cầu về độ sạch, diện tích phòng, loại vật liệu và thiết bị.
Trong đó chi phí sẽ bao gồm
- Chi phí thi công phòng sạch bán dẫn
- Chi phí cho hệ thống điều hòa và lọc không khí:
- Chi phí lắp đặt và nhân công:
- Chi phí phụ kiện và thiết bị khác:
- Chi phí đo test (Nếu có)
Quý khách lưu ý
Mức giá này là tham khảo và có thể thay đổi tùy thuộc vào từng nhà thầu và yêu cầu cụ thể của dự án.
Để có báo giá chính xác và chi tiết, bạn cần liên hệ trực tiếp với các công ty thi công phòng sạch hoặc nhà thầu uy tín tại Hà Nội, TP. Hồ Chí Minh, và Đà Nẵng…. để yêu cầu báo giá cụ thể cho từng dự án.
Những yếu tố ảnh hưởng đến giá thi công phòng sạch bán dẫn
Giá thi công phòng sạch bán dẫn phụ thuộc vào nhiều yếu tố khác nhau, từ quy mô dự án đến các yêu cầu kỹ thuật cụ thể. Những yếu tố ảnh hưởng hàng đầu chi phối giá của phòng sạch bán dẫn bao gồm
Cấp độ sạch: Cấp độ sạch càng cao, chi phí càng lớn, Ví dụ Phòng sạch cấp độ ISO 5 (Class 100) yêu cầu hệ thống lọc không khí ULPA và kiểm soát môi trường nghiêm ngặt, dẫn đến chi phí cao hơn so với cấp độ ISO 8 (Class 100,000).
Diện tích phòng sạch: Diện tích của phòng sạch sẽ trực tiếp ảnh hưởng đến tổng chi phí thi công. Mức giá thi công phòng sạch thường được tính theo m², vì vậy:
Diện tích lớn hơn yêu cầu nhiều vật liệu hơn và sẽ làm tăng tổng chi phí.
Tuy nhiên, diện tích nhỏ hơn có thể vẫn có chi phí cao nếu các yếu tố như cấp độ sạch và thiết bị đặc biệt yêu cầu.
Vật liệu sử dụng: Vật liệu là một yếu tố quan trọng ảnh hưởng đến giá cả. Các loại vật liệu thường sử dụng trong thi công phòng sạch bán dẫn bao gồm:
+Vách panel (EPS, PU, Rockwool): Vật liệu này dùng để làm vách ngăn và cách nhiệt, cách âm. Vách panel PU hoặc Rockwool thường đắt hơn so với EPS do tính năng cách nhiệt và cách âm vượt trội.
+Cửa phòng sạch: Các cửa tự động hoặc cửa có hệ thống lọc bụi thường đắt hơn so với cửa thông thường.
+Sàn và trần: Các vật liệu sàn chống tĩnh điện, chống bụi và dễ vệ sinh thường có giá cao hơn
Hệ thống HVAC và lọc không khí
Hệ thống HVAC (Heating, Ventilation, and Air Conditioning) và các hệ thống lọc không khí (HEPA/ULPA) đóng vai trò quan trọng trong việc duy trì điều kiện môi trường ổn định trong phòng sạch. Các yếu tố này có thể làm tăng chi phí thi công vì:
- Hệ thống HVAC phức tạp đòi hỏi phải có các thiết bị lọc không khí chất lượng cao (HEPA hoặc ULPA), cần thiết cho phòng sạch bán dẫn.
- Số lượng bộ lọc và quy mô của hệ thống ảnh hưởng trực tiếp đến chi phí, bởi vì hệ thống càng lớn và phức tạp, chi phí sẽ càng cao.
Địa chỉ thi công phòng sạch bán dẫn uy tín hàng đầu hiện nay
Với kinh nghiệm 18 năm thi công trong lĩnh vực phòng sạch, Airtech Thế Long tự tin mang đến cho quý khách những phòng sạch bán dẫn chất lượng, đáp ứng tiêu chuẩn kỹ thuật phòng sạch chuẩn quốc tế (tiêu chuẩn ISO….) Đặc biệt chúng tôi có kinh nghiệm thi công phòng sạch cho nhiều đơn vị phòng sạch điện tử khó tính như: Panasonic, Samsung …..
Với kinh nghiệm làm nhiều với các tập đoàn lớn của mình, chúng tôi tự tin mang đến quý khách những phòng sạch bán dẫn đạt tiêu chuẩn tuyệt đối, tối ưu chi phí cho khách hàng.
Đến với Airtech Thế Long, chúng tôi cam kết
- Chi phí sát với dự toán, không phát sinh hoặc phát sinh rất ít chi phí
- Thi công chuyên nghiệp, đạt tiêu chuẩn kỹ thuật Nhật Bản
- Đội ngũ kỹ sư giàu kinh nghiệm, tâm huyết, yêu nghề tư vấn những phương án thi công tối ưu nhất, khả thi nhất.
- Đảm bảo hoàn thành đúng tiến độ, không làm gián đoạn quá trình sản xuất của khách hàng, bàn giao nhanh chóng, bảo trì trọn đời.
Một số hình ảnh phòng sạch Airtech Thế Long bàn giao đến khách hàng
Dự án phòng sạch tại Texsa – Mỹ
Dự án phòng sạch tại Samsung – Bắc Ninh
Phòng sạch cho khách hàng tại Phú Thọ
Dự án phòng sạch tại Hưng Yên
Dự án phòng sạch cho khách hàng tại Hà Nội
